1.Portlovchi moddalarni tayyorlash
Titan/po'lat tayyorlash uchun zarur bo'lgan portlovchi moddalaryopishtirilgan qoplamali plitalarportlovchi usulda tosh kukunli emulsiya portlovchi modda (milliy standart), shisha mikrosferalar ({0}},5 g/sm3,~0,25 mm, 3% dan kam yoki teng) yordamida tayyorlanadi. ), magniy sulfat (99,5% dan katta yoki unga teng,~0,15 mm), yog‘och kukuni (99,5% dan katta yoki unga teng, 2,66 g/sm3,~0,15 mm) , va kremniy dioksid kukuni (99,5% dan katta yoki unga teng, ~ 0,15 mm) xom ashyo sifatida. To'rtta portlovchi moddaning tarkibi 1-jadvalda ko'rsatilgan.
|
Jadval 1 To'rt boshqacha portlovchi kompozitsiyalar |
|||||
|
portlovchi |
portlovchi emulsiya/% |
shisha mikrosfera/% |
Magniy sulfat/% |
yog'och uni /% |
Dioksid dioksidi |
|
1# |
60 |
13 |
13 |
7 |
7 |
|
2# |
65 |
11 |
11 |
6.5 |
6.5 |
|
3# |
70 |
10 |
10 |
5 |
5 |
|
4* |
75 |
8 |
8 |
4.5 |
4.5 |
Taroziga olingan portlovchi qismlarni 1-rasmda ko'rsatilgan tartibda yoyib chiqing. Keyin portlovchi moddalarni kamida uch marta aylantirib, bir xilligini ta'minlash uchun belkurakdan foydalaning. Orqaga aylantirgandan so'ng, portlovchi moddalarni toza joyda (0.25-0,60 mm) elakdan o'tkazing. Tekshiruvdan so'ng, portlovchi moddalarni kamida ikki marta aylantiring. Keyinchalik portlovchi zichlik, portlash tezligi, intensivlik va ish qobiliyati kabi ishlash ko'rsatkichlarini o'lchash uchun namunalar olindi. Namuna olishdan oldin portlovchi moddalarni yig'ish plitasi bilan bo'shatish kerak, keyin gorizontal platformaga joylashtirilgan namunali silindrni to'ldirish va silindr bo'ylab tekis qirib tashlash kerak. Har bir turdagi portlovchi portlovchi qoziqning pastki qismidan 250 mm balandlikda aylana bo'yicha 6 ta o'lchov nuqtasi va portlovchi silindrning tepasida 2 ta o'lchash nuqtasi bilan teng ravishda taqsimlanadi. Namuna olingandan so'ng, portlovchi moddaning zichligi GB/T 12438 milliy standartida ko'rsatilgan usul bo'yicha aniqlanadi; Portlovchi moddalarning portlash tezligi GB/T 13228 milliy standartida ko'rsatilgan usul bo'yicha aniqlanadi; Portlovchi moddalarning intensivligi GB/T 12440 milliy standartida ko'rsatilgan usul bo'yicha aniqlanadi; Portlovchi moddalarning ish qobiliyati GB / T 12436 da ko'rsatilgan usul bo'yicha aniqlanadi.
2.Tayyorlanishi yopishtirilgan qoplamali plitalar

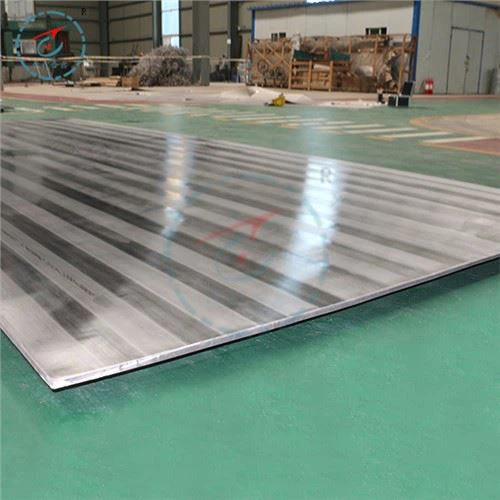

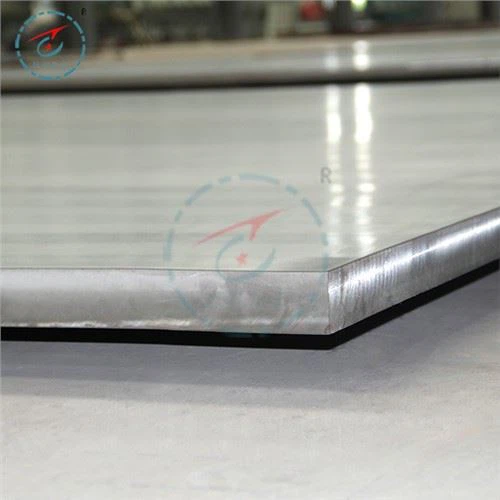

Portlash usuli bilan titanium / po'latdan yasalgan kompozit plitalarni tayyorlash usuli quyidagicha: qurol maydonini yuklagich bilan tuzatgandan so'ng, qurol platformasining kerakli hajmini qo'lda tekislang va qo'shni qurol platformalari orasidagi masofa maksimal plastinka kengligidan 1,5 barobar. Asosiy plitani (Q235 po'lat plastinka) va qopqoq plitasini (TA2 titanium plastinka) tekislangan minoraga joylashtiring. Substratning chetini qum bilan siqib qo'ygandan so'ng, moyli rake bilan qopqoq plitasining yuzasiga bir tekisda bir sariyog 'qatlamini qo'llang. Keyin qopqoqni qo'llab-quvvatlash ramkasiga qo'ying va qoplama taxtasining yuzasi toza va porloq bo'lishini ta'minlash uchun qoplamali taxta yuzasini supurgi, sochiq va spirt bilan ketma-ket artib oling. Substratga 0.2 mm × 5 mm × 10 mm o'lchamdagi ichi bo'sh mis bo'shliqni teng ravishda joylashtiring, qo'llab-quvvatlash ramkasining maydonini tozalang va qopqoq plitasini mis bo'shlig'iga engil joylashtiring. Keyin kraft qog'ozni to'g'ri burchakka katlayın va keyingi portlovchi moddalarning qopqoq taxtasidan oqib chiqmasligi uchun uni qopqoq taxtasining chetiga yopishtiring. Yuqoridagi ishni tugatgandan so'ng, alyuminiy belkurak yoki yog'och belkurakdan foydalanib, yana elakdan o'tkazilgan portlovchi moddalarni qopqoq plitasiga engil torting. Rakni ma'lum bir balandlikka sozlang va portlovchi moddalarni teng ravishda taqsimlang. Keyin, portlovchi moddalarning balandligini tuzatish uchun qirg'ichdan foydalaning. Portlovchi moddalarning tuzatilgan balandligi 29 mm va portlovchi moddalarning har bir qismining balandligi xatosi 1% dan kam bo'lishini ta'minlang. Keyinchalik, portlash nuqtasi sifatida portlovchi moddalarni tarqatish maydonining markaziy holatini olib, portlovchi vositani qora oltin qo'shing va detonatorni o'rnating, detonator simini asosiy chiziq bilan ketma-ket ulang. Keyinchalik, titanium po'latdan yasalgan kompozit plitalarni tayyorlashni yakunlash uchun portlash amalga oshirilishi mumkin.
3. Sinov usuli
Uchuvchi qirralarni kesib olingyopishtirilgan qoplamali plitalarportlashdan keyin va titanium / po'lat kompozit plastinkaning tekisligi 2 mm / m dan kam yoki teng bo'lishini ta'minlash uchun tekislash va tekislash bilan ishlov berishni amalga oshiring. Titan / po'lat kompozit plastinkaning bükme ko'rsatkichlarini, valentlik va kesish kuchini sinab ko'rish va kompozit plastinkaning interfeysidagi mikro tuzilmani kuzatish uchun kompozit plastinkaning chetidan 100 mm masofada namunalar olindi. Ular orasida kompozit plitalarning kesish va bükme ko'rsatkichlari GB/T 6396-2008 "Kompozit po'lat plitalarning mexanik va texnologik xususiyatlari uchun sinov usullari" ga muvofiq, 5 N/() kuchlanish darajasi bilan amalga oshirilishi kerak. mm2 · s-1). Tashqariga va ichkariga egilganda, bükme radiusi plastinkaning ikki barobar qalinligi va sinov burchagi 180 daraja sifatida olinadi.
4.Kesish ko'rsatkichi
Kesish samaradorligi sinovlari titan/po'latda o'tkazildiyopishtirilgan qoplamali plitalarto'rt turdagi portlovchi moddalardan tayyorlangan va ularning kesishish kuchi 3-jadvalda ko'rsatilganidek o'lchangan. 3-jadvaldan ko'rinib turibdiki, 4 # titan/po'lat portlovchi bilan qoplangan plitalar eng yuqori kesish kuchiga ega va kesish kuchi og'ish qiymati muhim emas. 1 # titan/po'latning kesish kuchi qiymati qoplangan plitalar nisbatan kichikdir. Ko'rinib turibdiki, titanium / po'lat birikma plitalarining kesish kuchi ishlatiladigan portlovchi moddalarning portlash tezligi, intensivligi va ish qobiliyatiga mos ravishda o'zgaradi, ya'ni portlovchi moddalarning energiyasi qanchalik yuqori bo'lsa, tayyorlangan kompozit plitalarning kesish kuchi shunchalik yuqori bo'ladi. Kompozit panellarning kesish kuchi qiymati odatda interfeyslarni ulash kuchini aks ettiradi va shuningdek, kompozit panellarning sifatini o'lchash uchun muhim ko'rsatkichdir. Kesish kuchi qiymati portlash jarayonida interfeys mahsulotlari va interfeys qatlami qalinligi bilan chambarchas bog'liq. 1#-4#Titan/po'latning kesish kuchiyopishtirilgan qoplamali plitalartitan/po'lat uchun belgilangan 196 MPa qiymatidan ancha yuqori GB/T 8547-2006 "Titanium Po'latdan Kompozit Plitalar" da biriktirilgan birikma plitalari. Shuning uchun titan/po'lat Ushbu eksperimental portlovchi formuladan foydalangan holda tayyorlangan bog'langan plitalar amaliy muhandislik komponentlarini tayyorlash talablariga javob berishi mumkin.
|
portlovchi formula |
kesish kuchi/MPa |
||||
|
1 |
2 |
3 |
4 |
o'rtacha qiymat |
|
|
1# |
240 |
265 |
260 |
250 |
254 |
|
2# |
260 |
270 |
260 |
250 |
260 |
|
3# |
290 |
270 |
260 |
235 |
264 |
|
4* |
280 |
285 |
270 |
275 |
278 |
5. Bizning afzalligimiz:
Bizda mukammal sifat, atrof-muhit va xavfsizlikni ta'minlash tizimi mavjud, biz ketma-ket ISO9001 sifat tizimi sertifikati va Evropa Ittifoqi PED sertifikatidan o'tdik va mahsulotlarimiz Amerika tasniflash jamiyatining dizaynni tan olish sertifikatiga ega bo'ldik. "Taicheng Hexin" brendi titanium / po'lat bilan qoplangan plastinka Shaanxi provintsiyasining ishni targ'ib qilish qo'mitasi tomonidan kuchli sifat bilan Shensi provintsiyasida mashhur brend mahsuloti sifatida tan olingan. Biz 1 ta milliy ixtiro patentini va 17 ta foydali model patentini oldik va Shaanxi fan va texnologiya bo'limi tomonidan yuqori texnologiyali korxona sifatida tan olindik.
Issiq teglar: yopishtirilgan qoplamali plitalar, Xitoy, ishlab chiqaruvchilar, etkazib beruvchilar, zavod, moslashtirilgan, ulgurji, sotib olish, narx, sifat, kotirovka, narxlar ro'yxati, stokda, sotuvda, Xitoyda ishlab chiqarilgan
